Intelligenter Parklenksystem-Innenprüfer für Parkservice

Intelligenter Parklenksystem-Innenprüfer für Parkservice

Spezifikationen

1. Parkkontrollsystemultraschallpark-Sensor-System
1. Entdeckung des grünen und roten Lichtes
2. Automatische Datenerfassung
3. Intelligenter Führer

4. Standardnetzparkmanagement-Software: Chinese/englisches gestützt, Windows XP/sever2003;

5. Hohe Geschwindigkeit: TCP/IP Netzkommunikation 100MB/S, schneller als RS-48: 9600/1024/BS;

6. Management-Bequemlichkeit, gute Dehnbarkeit: moderner B-/Smanagementmodus wird und Zugang durch GOOGLE-Browser verwendet. Durch TCP/IP Netz kann es Arbeit automatisch sein, prüfen z.B. Management (Gebühr, Fragenaufzeichnung, Berichtsformen, drucken und so weiter.), Wartung, Verbesserung, und so weiter.

7. Unter Verwendung des modernen B-/Smanagementmodus kann Besuch durch Browser und automatisch handhaben (Gebühr, Fragenaufzeichnung, Berichtsformen, drucken und so weiter), instandhalten, verbessern, prüfen z.B. durch TCP/IP Netz.

8. Füllelicht öffnet sich und schließt automatisch auf örtlich festgelegter Zeit.

9. Nach korrektem configuation kann der Prüfer off-line unabhängig arbeiten.

Überblick über System-Funktion

1,1 Kerbt Anleitung
Kontrolleled-Anzeige, Ultraschall-Sensor, Sensor-Daten sammelnd und Daten aktualisierend, verbessern
Auslastung eines Parkplatzes.
1,2 Operation off-line
Rechenzentrum spart statistische Informationen der Schlitze jeder Zone automatisch, und Sammlungsanschluß wird es tun
sparen Sie Schlitzsammlungsinformationen jedes Anschlusses automatisch.
1,3 Steuern Sie Ampel (rot-grünes Licht)
Zwei Linien Relaisausgabe Kontrollanzeige von der Ampel.
1,4 Warnen wenn Anzeigelampe außer Betrieb
Entsprechend Aufflackernfrequenz der Anzeigelampe, zum des funktionierenden Status zu schätzen, instandzuhalten ist bequem
und handhaben Sie.

Installation und Einstellung

Installation
Legen Sie die Kabel und installieren Sie entsprechend dem Entwurfsentwurf; vereinbaren Sie Plan angemessen, handliche Installation. In
Installation, lenken bitte mehr Aufmerksamkeit auf zusammengebrachten Widerstand des DOSEN-Busses und des Busses RS485. Bereits einschließlich DOSE
transportieren Sie zusammengebrachten Widerstand (120 Ohm), Bedarf des Benutzers gerade, die zwei CANL des längsten Prüfers kurzzuschließen und Res KANN herein
Busnetz. Der zusammengebrachte Widerstand (180 Ohm) wird an jede Linie RS-485 Bus angeschlossen, der durch PGS-320 gesteuert wird
Prüfer mit Parallelbetrieb. In Ihrem Gebrauch benötigen Sie einfach einen Widerstand (180 Ohm) anschließen an LED-Schirm oder das längste
Detektor im Bus.

Terminaleinstellung
Dip-Schalter des Diagramm-3
Als Diagramm 2, ist aller Dip-Schalter in der Unterseite der Anschluss 0#, der nachgiebig als Rechenzentrum angesehen wird. Für A5-A0,
in vorderem und in niederwertigem herein hinten, S1 und S0 ist voreingestellter Schalter höherwertig

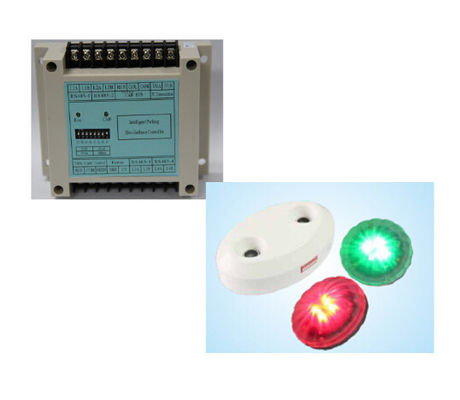

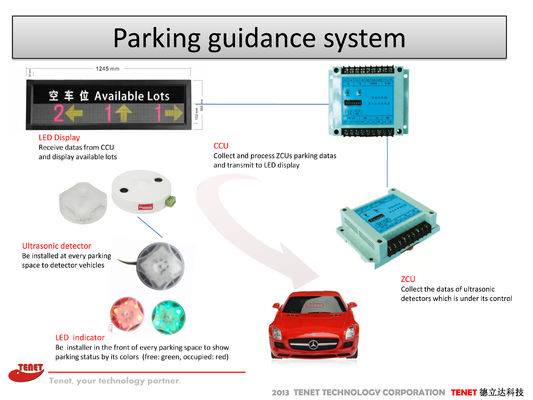

Sensor 1.Ultrasonic und Licht. (Licht mit grüner und roter Farbe). Ermitteln Sie den verfügbaren Parkplatz.

Wenn es Auto gibt, ist das Licht rot, wenn kein Auto dann grünen.

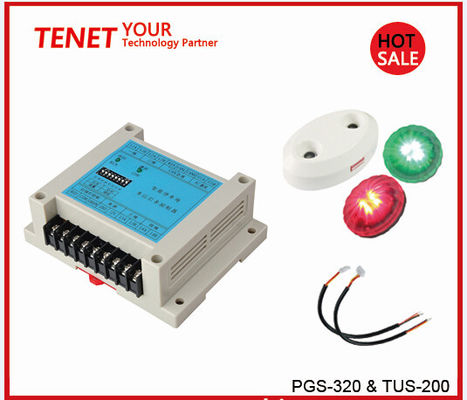

2.Controller Prüfer des Brettes PGS-320.Set eins als Mittelprüfer Unit.Others sind Zonen-Zentraleinheit.

Eine Zonen-Zentraleinheit kann an 5 Linien Kabel RS485 anschließen.

Ein Kabel RS-485 kann an 20 Sensoren anschließen ist viel besser.

leitende Anzeige 3.Led--Parkanleitung am Eingang oder an den Überfahrten von carpark
