Automatisiertes RFID-Parkmanagementsystem mit Chipkartezufuhr

RFID-Parkmanagementsystem mit Chipkartezufuhr

1,1 Hauptmerkmale

• Eingebettete TCP/IP Netzgestaltung, einfacher Zugang zu LAN, Rettungsverdrahtungsarbeitsbelastung.
• Zwei Wiegand-Leser-Schnittstellen, Unterstützung Wiegand gaben Leserformat 26, 34, 44 aus.
• Zwei Schnittstellen des Leser-RS232, stützen das M1-S50, S70 Kartenleserschnittstelle.
• Reißen Sie Ausgangssteuerung von flexiblen Wahlen hin, wird Codeschalter, indem man den Prüfer zieht, auf Import oder Ausfuhrkontrolle eingestellt.
• Schnittstelle der Anzeige RS485, zum der Abstimmungskastenanzeigen, der Parkplätze und auf des Werbungsbildschirms zwei zuzugreifen.
• Kardieren Sie Zufuhrantriebssteuerung (Eingang) oder kardieren Sie Kollektorantriebssteuerung (Ausgang).
• Digital-Sprachsyntheseertrag, Speicher an Bord der Stimme, Rede durch die Software-Aktualisierungen stationieren Inhalt.
• Die Schnittstelle mit vier Relaisausgaben kann die automatische Sperre zum Öffnen und zum Schließen, zum Halt und zum Beleuchten steuern.
• Stützen Sie die IC-Karte, Identifikations-Karte und IC-Karte und Identifikations-Kartenmischung.
• Stützen Sie Netz, um die Zweiwegoperation und Offlinedie betriebsart laufen zu lassen.
• Bordgespeicherte Zahl der kartennummer: 25000; Offlinerekordspeicher aus der Zahl der Aufnahme heraus: 80 000.
• Prüfermikroprogrammaufstellung können über die Website aktualisiert werden.

1,2 Anwendungs-Überblick

Prüfer benutzt ARM-Chips, volle TCP/IP Netztechnik, Realzeit eingebetteter Betriebssystementwurf. Unterstützung zur berührungsfreien Art Identifikations-Karte, IC-Karte oder Identifikations-Karte und IC-Kartenmischung des Parkmanagementsystems. TCP/IP Technologie, damit Benutzer installieren, zu verwenden, Wartung,

Verbesserungen, die Höhereinstufung und die Expansion, um die Bequemlichkeit zu holen und zu fasten, hat sehr hohen Kosten.

System kann off-line betrieben werden; der Netzkommunikationsausfall, aller Eingang und Ausgang sind noch in der Lage, zu arbeiten, ohne Benutzer herein und heraus zu beeinflussen.

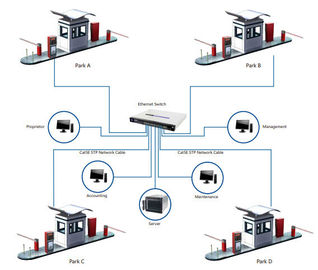

1,3 Ein Ausgangsstandardparkplatz-Managementsystem des Eintritts einer

3,1 Eingangsausrüstung

1) Sperrentor (gerader Arm)

2) Fahrzeugdetektor

3) Kartenkasten

4) Eingangsprüfermaschine

5) Systemstromversorgung

6) Karte, die Maschine herausgibt

7) Fahrzeugdetektor

8) IC-/IDKartenleser

9) LED-Anzeige (englischer Chinese)

10) Wechselsprechanlagenerweiterung

3,2 Nehmen Sie Ausrüstung heraus

1) Sperre (straigth Arm)

2) Fahrzeugdetektor

3) Kartenkasten

4) nehmen Prüfermaschine heraus

5) Systemstromversorgung

6) IC-/IDKartenleser

7) LED-Anzeige (Englisch /Chinese)

8) Hauptkontrollorgane
