Parkplatz-Lenksystem

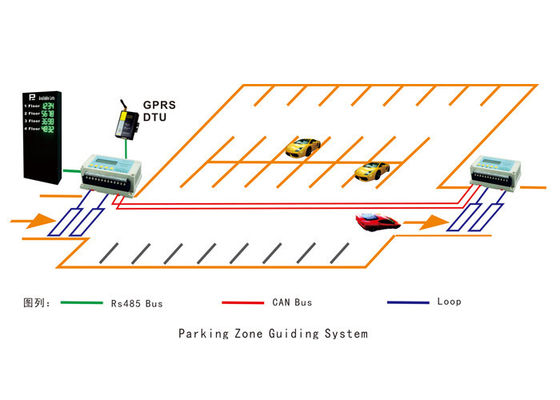

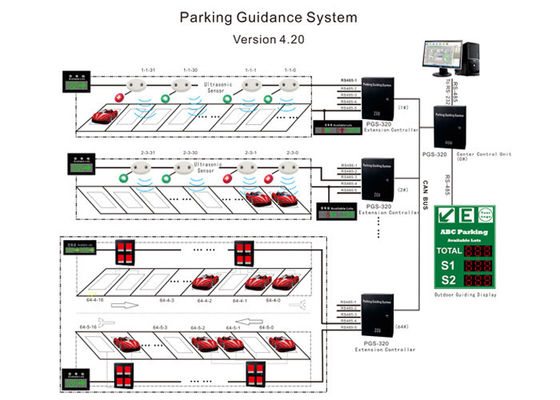

PGS-REIHE – Parkplatz-Lenksystem

KOMPONENTEN

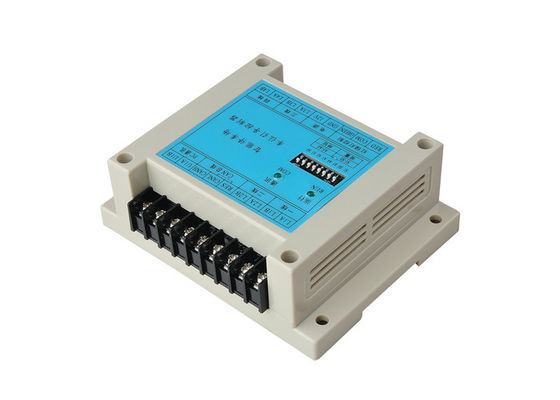

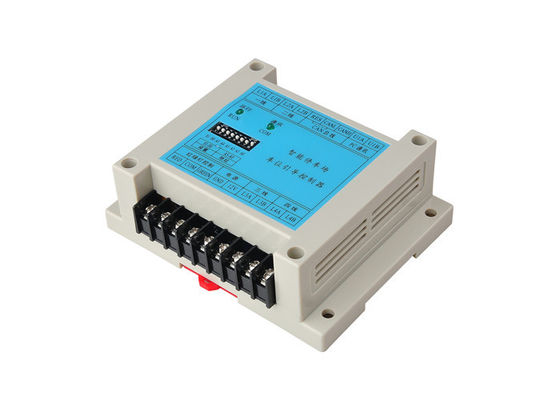

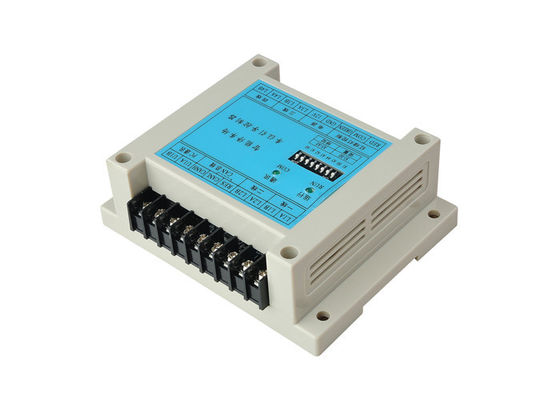

1 PGS-Prüfer

Technische Parameter

• Stromversorgung: DC12V/1A
• KANN Busnetz kann bis 3000 Meter sein
• 58 eingestellte Zonen und 62 Erweiterungen können gehandhabter Wirt by1 sein
• 32 Parkplätze und leitende Anzeige des Parken 8pcs können gehandhabt durch jeden Bus RS485
• Offlineaufzeichnungen können gespeichert werden bis 60 Tage

Hauptmerkmale

• Industrieller Grad 32bits ARM-Mikroprozessor
• Eingebettetes Realzeit- Betriebssystem-(RTOS)
• KANN Busnetz
• Integrierend transportieren 5 Linien Hochgeschwindigkeitsrealzeit RS-485 Hafen
• Offlinearbeit, kann vom Computer und von der Arbeit unabhängig abgeschnitten werden
• Parkplatzdaten werden in der Realzeit gesammelt und herausgegeben
• GPRS-DTU Modul kann an zentrales Steuergerät (CCU) angeschlossen werden

Installation und Einstellung

1. Installation

Legen Sie die Kabel und installieren Sie entsprechend dem Entwurfsentwurf; vereinbaren Sie Plan angemessen, handliche Installation. In der Installation lenken Sie bitte mehr Aufmerksamkeit auf zusammengebrachten Widerstand des DOSEN-Busses und des Busses RS485. Bereits einschließlich DOSE brachte Bus Widerstand (120 Ohm), Bedarf des Benutzers gerade, die zwei CANL des längsten Prüfers kurzzuschließen zusammen und Res KANN herein Busnetz. Zusammengebracht

Widerstand (180 Ohm) wird an jede Linie RS-485 Bus angeschlossen, der durch Prüfer PGS-320 mit Parallelbetrieb gesteuert wird. In Ihrem Gebrauch benötigen Sie einfach einen Widerstand (180 Ohm) anschließen an LED-Schirm oder den längsten Detektor im Bus.

2. Terminaleinstellung

Silk Druck PGS-320 des Diagramms 1

Dip-Schalter des Diagramm-2

Als Diagramm 2, ist aller Dip-Schalter in der Unterseite der Anschluss 0#, der nachgiebig als Rechenzentrum angesehen wird. Für A5-A0 in vorderem und in niederwertigem herein hinten, S1 und S0 sind voreingestellter Schalter höherwertig.

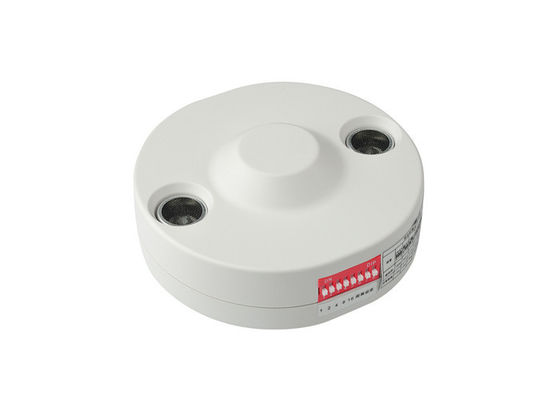

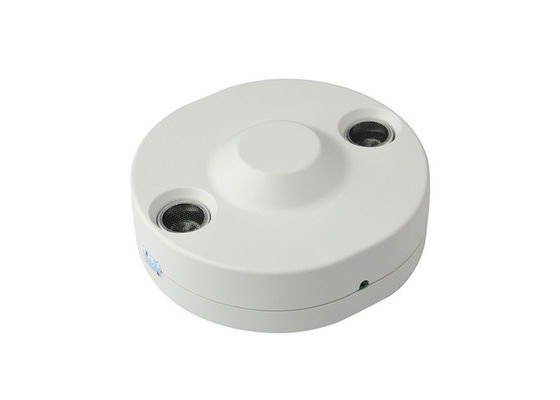

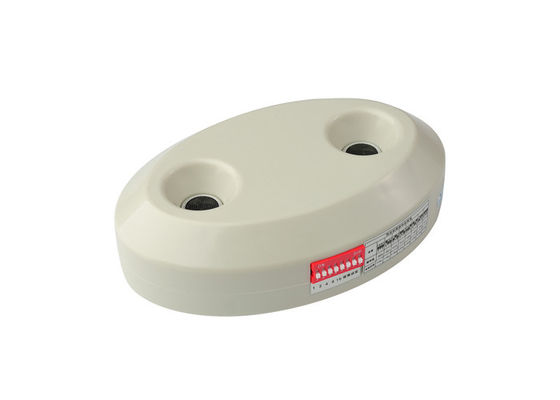

Ultraschall-Sensor 2

Technische Parameter

• Betriebsspannung: DC12V/24V, maximales nicht over26V
• Funktionierender Temp: -20℃ zum  50℃
• Speichertemp.: - 40℃ zum  85℃
• Funktionierende relative Luftfeuchtigkeit: 30%-90% 
• Verwendete Zustand: installiert auf die Oberseite des Parkplatzes (Strecke 1.0m to3.5m)

Hauptmerkmale

• Industrielle Standardausführung, passen sich allen Arten schlechte Umwelt an; 
• Für Parkplatz-Raumfahrzeug-Realzeitentdeckung; 
• Benutzen Sie den Bus der Kommunikation RS485, maximal kann den Ultraschall-Sensor mit 32 PC anschließen;
• Kann den Prüfer nicht anschließen, um unabhängig zu arbeiten.

Installation

NEIN.	Kartenzufuhrarbeitszustände	Summer-Ertrag	Hafen-Ertrag
1	Zurückstellen	Nachfolgender Ring „tuten tuten“	Nein
2	Mangelkarte (kann Karte zuführen)	Abstandring „tuten“	Niedriger
3	Staukarte (kann Karte nicht zuführen)	Abstandring „tuten tuten“	Fehler
4	Über die Zeit hinaus Fehler (kann Karte nicht zuführen)	Abstandring „tuten, tuten, tuten“
5	Lager voll (kann Karte zuführen)	Abstandring „tuten, tuten, tuten, tuten“
6	Leer	Abstandring „tuten, tuten, tuten, tuten, tuten“	Niedriger
NEIN.	Kartenzufuhrarbeitszustände	Summer-Ertrag	Hafen-Ertrag
1	Zurückstellen	Nachfolgender Ring „tuten tuten“	Nein
2	Mangelkarte (kann Karte zuführen)	Abstandring „tuten“	Niedriger
3	Staukarte (kann Karte nicht zuführen)	Abstandring „tuten tuten“	Fehler
4	Über die Zeit hinaus Fehler (kann Karte nicht zuführen)	Abstandring „tuten, tuten, tuten“
5	Lager voll (kann Karte zuführen)	Abstandring „tuten, tuten, tuten, tuten“
6	Leer	Abstandring „tuten, tuten, tuten, tuten, tuten“	Niedriger
