SPERREN-ANWENDUNGEN DER REIHEN-MTL7700

MTL7700 SERIES BARRIER APPLICATIONS
MTL7700 SERIES BARRIER APPLICATIONS

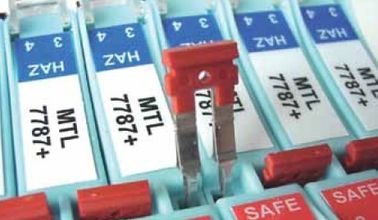

Großes Bild :  SPERREN-ANWENDUNGEN DER REIHEN-MTL7700

Produktdetails:
Herkunftsort: GROßBRITANNIEN
Markenname: MTL
Zahlung und Versand AGB:
Min Bestellmenge: 10 Stück
Verpackung Informationen: Karton
Lieferzeit: ca. 4 Wochen
Zahlungsbedingungen: T-/Tzahlung
Versorgungsmaterial-Fähigkeit: 300 Stück
Ausführliche Produkt-Beschreibung

SPERREN-ANWENDUNGEN DER REIHEN-MTL7700

►Analogue Input (hohe Stufe)

2-drahtige Übermittler, 4/20mA, herkömmlich und intelligent

Die empfohlene Sperre für Gebrauch mit „den herkömmlichen“ und „intelligenten“ Übermittlern 4/20mA (eingezogen durch eine 26V regulierte Versorgung) ist das MTL7787+.

Dieses stellt bis zu 12.9V (14.6V für MTL7787P+) bei Vwkg und 20mA für einen Übermittler und seine Linien sowie 5V für die typische Last 250Ω zur Verfügung.

Diese Anwendung und diese Sperre ist für Gebrauch mit der optionalen Energiebusanlage passend.

Das MTL7706+ wird für Anwendungen empfohlen, in denen eine unkontrollierte Versorgung bis zu 35V verwendet wird. Es stellt 16.0V für die herkömmlichen und intelligenten Übermittler an 20mA sowie 5V für eine typische Last 250Ω zur Verfügung.

Mit dem MTL7706+-Anschluss 3 ist in Bezug auf Erde negativ, also sollten die Verbindungen zu Anschlüssen 3 und 4 aufgehoben werden.

Erschütterungssonden

Die 3en-polig Übermittler, die mit Erschütterungsüberwachungsgerät benutzt werden, werden unveränderlich durch a – Stromversorgung DC-24V – folglich die empfohlene Sperrenwahl ist die negativ-polarisierten MTL7796- geliefert.


►Analogue Input (niedrig)

Thermoelemente und Millivolt-Quellen

Die empfohlene Sperre für Thermoelemente und Millivolt-Quellen ist das MTL7760ac. Diese 2 Kanal nicht-polarisierte Sperre behält die „earthfree“ Art des Signals und, die Lieferung des Input des Empfängers „schwimmt“, weist Gleichtaktwechselstrom- und DC-Störung bis zu mindestens 7V zurück und ist durch Erdschlüsse auf dem Grundelement unberührt.

Wechselstrom-Sensoren, Fotozellen, Mikrophone und Turbinenströmungsmesser

Das MTL7760ac ist die empfohlene Wahl für diese Geräte. Während viele von diesen „einfachen Apparat“ gekennzeichnet und folglich nicht Bescheinigung benötigen werden, merken Sie, dass einige Wechselstrom-Sensoren möglicherweise abhängig von einem bedeutenden Niveau der Induktanz und werden deshalb müssen für Gefährlichbereich Standorte bestimmt sein und bestätigt werden sind.

Slidewire-Verschiebungswandler

Die einfachste Wahl ist das MTL7760ac. Diese Sperre liefert Energie und holt zurück ein Einpolsignal.

RTDs

Für 3es-polig RTDs ist eine einzelne MTL7755ac-Sperre die wirtschaftlichste Wahl. Dieses ist für Gebrauch mit einer Floßbrücke passend – die zwei Führungen von den Brückenwaffen werden durch die Sperre mit der dritten (Versorgungs) Führung geschützt, die durch die Sperre mit Erde bedeckt wird. Die Sperre hat einen niedrigen Ende-toend Widerstand von nur 19Ω/channel, zum von Spannenänderungen und von seiner Kanalbahn innerhalb 0.15Ω herabzusetzen (zwischen – 20°C und +60°C) Nullpunktverschiebung mit Temperatur herabsetzen.

Wenn die Brückenschaltung bereits mit Erde bedeckt wird, ist der dritte Sperrenkanal, der von einem MTL7756ac bereitgestellt wird, erforderlich. Für extreme Genauigkeit können 3 Kanäle und eine Erde-freie Brücke benutzt werden, eine Konfiguration, die heraus die kleinen Fehler wegen des Sperrendurchsickerns annulliert.

Kanäle 1 und (die zwischen Anschlüssen 1 u. 2 und 3 u. 4 beziehungsweise) Bahn 2 zu innerhalb 0.15Ω (zwischen – 20°C und 60°C).

benötigen konstant-gegenwärtige Stromkreise 4-wire nicht zusammengebrachte Sperrenwiderstände und können durch zwei MTL7761ac-Sperren geschützt werden. Wenn die Zunahme des Schleifenwiderstands zu groß ist, benutzen Sie zwei MTL7755ac-Sperren stattdessen.


►STRAINMESSGERÄT BRÜCKEN

Einzelne Belastungmessgerät Brücken

Dieses zeigt eine Anordnung unter Verwendung zwei oder drei Sperren, die IIC in den Gasen sicher ist. Mit dem MTL7761ac wird der Stromkreis von einem 14V, Quelle 230Ω angetrieben; wenn der Brückenwiderstand 230Ω ist, dann ist die Brückenspannung 7V. Wenn der Brückenwiderstand 350Ω ist, dann ist die Brückenspannung 8.4V.

Ein MTL7764ac kann verwendet werden, um die Brückenversorgungsspannung abzufragen.

Ein MTL7761ac wird hier für den Millivolt-Ertrag verwendet.

Ein MTL7766Pac versieht 12.3V für eine Brücke 350Ω mit einer Versorgung 20V.

MTL7761Pac kann für die Richtungs- und Aufnahmestromkreise verwendet werden.


►STRAINMESSGERÄT BRÜCKEN (fort.)

Doppelte Belastungmessgerät Brücken

Ziemlich häufig gibt es eine Nachfrage, zum von zwei Messdosen zu überwachen, und ein möglicher Stromkreis, der in IIC sicher ist, wird gezeigt.

Hier ist der Niederspannungstropfen des MTL7766Pac ein Vorteil.

Das MTL7766Pac liefert Energie an die Brücken, während zwei MTL7761Pac-Sperren an die Richtungs- und Aufnahmestromkreise anschließen.

Unter Verwendung der Systeme der Brücke 350Ω sind die folgenden Spannungen von einem MTL7766Pac mit einer ±10V-Versorgung verfügbar:

1 Brücke: 13.11V

2 Brücken: 9.75V


►Analogue Ertrag

Stellgrößen (I-/Pkonverter)

Das Einkanal-MTL7728+ mit einem Spannungsabfall von 6.66V an 20mA ist die empfohlene Wahl für die meisten Stellgrößen. Stark Versionen sind verfügbar: das MTL7728P+ (Rückgang 5.1V) ist für IIC Anwendungen passend; das MTL7729P+ (Rückgang 3.68V) für IIB-Anwendungen.

Für Prüfer mit einem Ausgangskreis, der von der Schiene 0V durch den Steuertransistor getrennt wird, ist- der 2 Kanal MTL7787+ die bevorzugte Wahl, da der Rückführkanal bis zu 26.6V behandeln kann erlaubend, dass das Steuersignal vollständig abgestellt wird. Der Spannungsabfall ist 8.1V an 20mA. Eine higherpower Version der letzteren, das MTL7787P+, ist auch verfügbar. Der Rückführkanal dieser Schwellen behandeln bis zu 26.4V und der maximale Spannungsabfall ist nur 6.38V.

Die MTL7787+ und die MTL7787P+ sind auch für die Prüfer passend, die einen Widerstand enthalten, der dem Rückstrom ermöglicht, für Hochintegrität Operation überwacht zu werden.


►Digital (AN/AUS) Input

Schalter

Die normale Wahl ist das MTL7787+/7787P+ mit einer regulierten Versorgung.

Die MTL774X-Module werden für Anwendungen empfohlen, in denen eine unkontrollierte Versorgung bis zu 30V für Relaisausgabemodule oder 35V für Festkörperausgabemodule, verwendet wird.

Das MTL7789+ bietet eine passive Zweikanalsperre für Schalterinput an, in dem der Eingangsstrom für jeden Kanal ist <10ma>

Schalter/Näherungsschalter

Strecke MTL des neuen Schalters/der prox Inputsperren versehen den Benutzer mit einer Wahl von Relais- und Festzustandertrag in den einzelnen und Zweikanalversionen.

Das MTL7741 ist Einfachkanal mit einer Wechselrelaisausgabe.

Das MTL7742 hat einen Einfachkanalfestkörperschalter, der konfiguriert sein kann, um von einer Fahrleitung oder unten zum Boden zu schalten. Dieses ist auch für hohe Schaltfrequenzanwendungen ideal.

Die MTL7743 und die MTL7744 sind die Zweikanalversionen, die sehr hohe Informationsdichten sich leisten. Energie muss zu diesen Modulen unter Verwendung der Energiebusanlage zur Verfügung gestellt werden.

Das MTL7745 ist eine eingegebene Einfachkanalnähe (oder Schalter geben Sie ein, wenn „Zeilenende“ Widerstände gepasst werden), mit den Relaiskontakten, die Schalter und Leitungsstörungsstatus bereitstellen. Die LFD-Relaiskontakte schließen, wenn eine Störung ermittelt wird.


►Digital (AN/AUS) Ertrag

Warnungen, LED, Magnetventile, usw.

Für diese Anwendungen wird das MTL7728+ empfohlen. Stark Versionen sind verfügbar: das MTL7728P+ ist für IIC Anwendungen passend; das MTL7729P+ für IIB-Anwendungen.

Wenn der Bedienschalter zur Erde ist, dann sollte die 2 Sperre des Kanals MTL7787+ benutzt werden oder wechselweise die stark Version MTL7787P+.

Wenn die Versorgung schlecht regulierter Gebrauch das MTL7707+ ist.

Das MTL7707+ wird für Anwendungen empfohlen, in denen eine unkontrollierte Versorgung bis zu 35V verwendet wird.


►POSITIVE DC-SYSTEME

Niedrig zu Systemen DC-12V

Die zwei Kanäle des MTL7764+ und des MTL7767+ können in IIC sicher kombiniert werden.

Das MTL7764+ kann für Rückkehrsignale der niedrigen Logiks verwendet werden, während das MTL7767+ für Systeme DC-DC 6V und 12V verwendet wird.

Systeme DC-18V

Das Einkanal-MTL7722+ wird für Systeme DC-18V empfohlen.


►AC UND DC-SYSTEME

Hochrangige Wechselstrom- und DC-Systeme

Die vielseitigen Stern-verbundenen MTL7765ac und die MTL7778ac erlauben, Vwkg von jedem Kanal entwickelt wird, um aber nur zu erlauben, Vwkg dass zu reiben zwischen Kanälen sich entwickelt. Dieses liefert etwas Gleichtaktspannungsfähigkeit und kann erlauben, dass höhere Kabelparameter verwendet werden.


►NEGATIVE UND SCHWIMMFÄHIGKEITS-SPG.VERSORGUNGSTEILE

(AN/AUS) Ertrag Digital

Das MTL7728- wird mit einer negativen Stromversorgung und einer positiven Erde verwendet. Gewöhnlich verwendet für digitalen Input oder Ertrag, wie gezeigt.

Das MTL7728- kann mit Schwimmfähigkeitsspg.versorgungsteilen, für Übermittler auch verwendet werden.


►SPARE KABELSEELEN UND SCHIRME

Die blinde Sperre MTL7799 wird hauptsächlich für das Sichern und das Mit Erde bedecken von unbenutzten Kabeln und von Schirmverbindungen benutzt. Gefährliche Bereichsanschlüsse 3 und 4 werden innerlich an die Hutschienemontage-/-erdverbindung angeschlossen. Sie stellt auch eine Energiebusverbindung für Direktanschluss der Energie für Module wie das MTL7743 und das MTL7744 zur Verfügung, in dem keine Stromversorgungsschraubklemme zur Verfügung gestellt wird.


►POWER BUS-ANWENDUNGEN

Der Bus der Energie PB7700 ist für Rettungsinstallationszeit und das Verdrahten unschätzbar, wenn er eine 24V DC Spannung Quelle an einige Sperren anschließt.

Typische Anwendungen umfassen Gefährlichbereich Schalter, Übermittler 4/20mA und Näherungsschalter. Das Diagramm veranschaulicht die Konfiguration für 4 Sperren, aber bis 40 Sperren können dadurch gedient werden.

Das Zufuhrmodul der Energie MTL7798 würde normalerweise mit Standardsperren wie MTL7787+ und MTL7787P+ benutzt, weil der Strom-/Spannungsreiseschutzmechanismus des MTL7798 die Sicherungen in den Sperren schützt.

Die blinde Sperre MTL7799 kann anstelle des MTL7798 für direktes „Zufuhr-durch“ Verbindung einer Versorgung DC-24V auf den Energiebus benutzt werden. Die Schleifung der Energiezufuhr zu jedem Ende der transportierten Energie erlaubt den Abbau von einzelnen Sperren ohne Stromausfall zu anderen in der Kette.

Andere Einheiten, die die Energiebusanlage benutzen können:

MTL7706

MTL7707+

MTL7707P+

MTL7741

MTL7742

MTL7743

MTL7744

MTL7745

MTL7787+

MTL7787P+

MTL7788+

MTL7788R+

MTL7789+
